Батареи аккумуляторные свинцовые 32ТН-450-У2 и 48ТН-450-У2

Описание

Секция 2ТН-450-У2 (далее секция) и аккумуляторные батареи 32ТН-450-У2 и 48ТН-450-У2 (далее батареи) предназначены для работы в стартерном режиме для запуска дизеля тепловоза от главного генератора для 32ТН-450-У2 и от стартер-генератора для 48ТН-450-У2, а также для питания цепей управления, освещения и вспомогательной нагрузки при неработающем дизеле.

Заряженная аккумуляторная батареи 32ТН-450-У2 имеет напряжение при разомкнутой цепи 64 В, 48ТН-450-У2 имеет напряжение 96 В.
Батареи поставляют в сухом заряженном состоянии или залитыми электролитом и заряженными.
Батареи 32ТН-450-У2 и 48ТН-450-У2 состоят из отдельных, последовательно соединенных в электрическую цепь секций 2ТН-450-У2
Батарея 32ТН-450-У2 состоит из 16 секций 2ТН-450-У2, батарея 48ТН-450-У2 из 24 секций 2ТН-450-У2. Последовательное соединение секций 2ТН-450-У2 между собой осуществлено с помощью медных, закрытых электроизоляционным материалом перемычек и гибких кабелей.

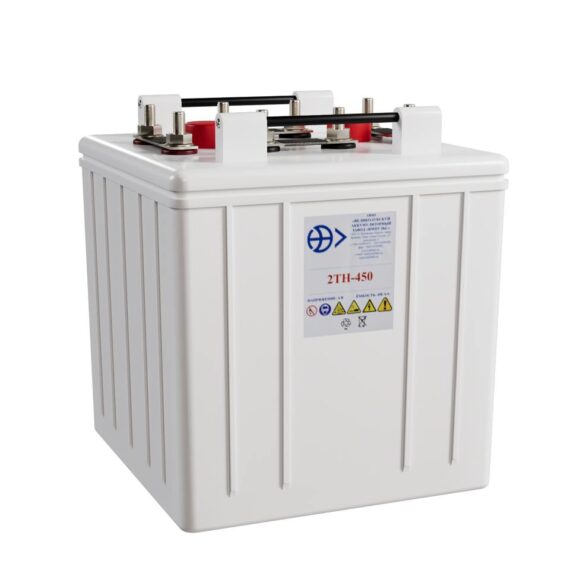

Секция 2ТН-450-У2 выпускается в баке из сополимер- пропилена с герметично приваренной крышкой. Крышка изготовлена из сополимер-пропилена.
Блок электродов секции состоит из положительных и отрицательных пластин намазного типа, припаянных токоведущими ушками к положительным и отрицательным борнам. В блоке пластины разделены между собой полиэтиленовым сепаратором и сепаратором из стекловолокна.
Электролитом в секции служит раствор серной кислоты (ГОСТ 4204) и дистиллированной воды (ГОСТ 6709).
Большой запас электролита уменьшает частоту доливки дистиллированной воды от одного раза в год до одного раза в три года.
Секция снабжена вентиляционно-защитным устройством (пробкой), которое обеспечивает свободный выход газов, не допускает выплескивания электролита при эксплуатации и предохраняет от попадания посторонних предметов.
Полюсные борны, выведенные через крышку, изготовлены из свинцового сплава с латунным резьбовым стержнем, что увеличивает их электропроводность.
Секция взрыво- и пожаробезопасна в соответствии с требованиями ГОСТ 12.2.007.12 и ГОСТ 12.1.004.

Также по согласованию с заказчиком в комплект поставки может входить ЗИП:

— ареометр аккумуляторный для электролита АЭ-1 с пипеткой, диапазон измерений от 1100 до 1300 кг/м³

— термометр жидкостной с ддиапазоном измерения от минус 20 ⁰С до плюс 70 ⁰С

— баллон для электролита

— перемычки с изоляцией

ЗИП входит в комплект залитых электролитом и заряженных батарей

Порядок работы, эксплуатации, обслуживания, утилизации необходимо руководствоваться Руководством по эксплуатации ЖТПИ.563414.001 РЭ

*По согласованию c Заказчиком могут быть изготовлены батареи с отличительными техническими характеристиками.
